SAAB 9-5 Twin-Turbo

Discussion in 'Tuning | Тюнинг' started by XDA, Jan 27, 2018.

  1. XDA

    XDA Member

    Messages:
    27
    Likes Received:
    17
    Location:
    Мой адрес не дом и не улица!
    Буду постить тут новости по проекту твин-турбо на сааб.

  2. OP
    OP
    XDA

    XDA Member

    Messages:
    27
    Likes Received:
    17
    Location:
    Мой адрес не дом и не улица!

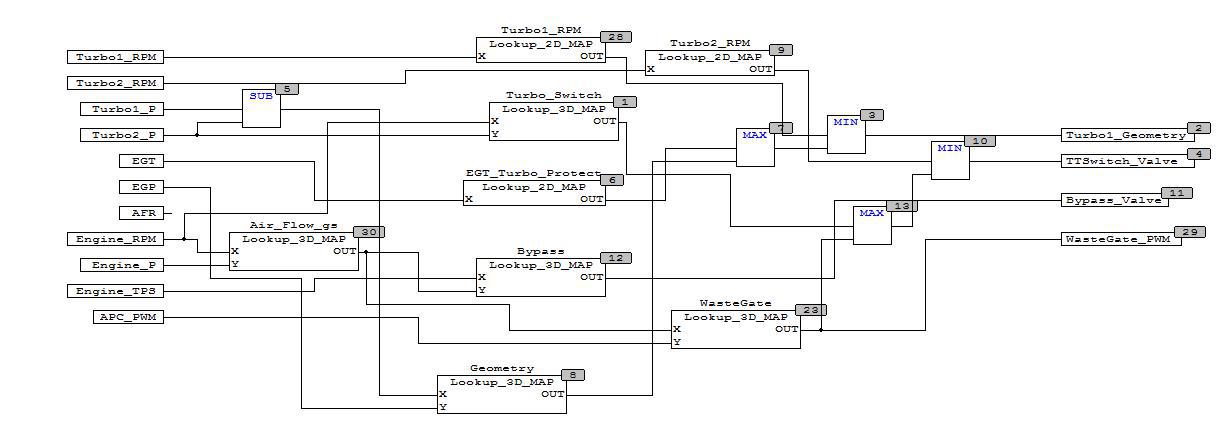

    Первая проба алгоритмов управления твин-турбой :)
    Это то, на чём система будет заведена.
    В дальнейшем, всё будет совершенствоваться.

    Selivan and Speed like this.
  3. vld43

    vld43 Partner

    Messages:
    19
    Likes Received:
    3
    Location:
    Moscow
    а не проще сделать механический твин, допустим через те же бае пасы?

  4. OP
    OP
    XDA

    XDA Member

    Messages:
    27
    Likes Received:
    17
    Location:
    Мой адрес не дом и не улица!
    Ничего не понял, но всё равно здорово......

  5. OP
    OP
    XDA

    XDA Member

    Messages:
    27
    Likes Received:
    17
    Location:
    Мой адрес не дом и не улица!
    Разработка компоновки
    Обычно проекты такой сложности становятся долгостроем. Бодро начатый проект утыкается в какую-то техническую проблему и пока она не решена — машина стоит в гараже, в полуразобранном виде.
    Данный проект я делаю по принципу: Все технические проблемы должны быть решены заранее, система должна быть сделана в железе, а потом инсталлирована в машину за 1 раз.

    Т.к. этот проект имел остаточный приоритет относительно покупки жилья и основной работы — тянется он достаточно долго. Но! Ничего в гараже не стоит, все технические и инженерные проблемы решаются без простоя машины :)

    Жильё уже есть, ремонт сделан — можно активизироваться на приятном :)
    Остался заключительный сложный этап — компоновка и сварка коллектора под твин-турбо.
    Для этого обзавёлся 3D сканером, отсканировал двигатель, турбины и прочие вспомогательные штуки.
    и теперь, в любимом КАДе подбираем наилучшее расположение агрегатов в моторном отсеке
    Как только коллектор сойдется — сразу же будет заказана его сварка по готовым чертежам.

    Selivan and SAAB.one like this.
  6. Germka

    Germka New Member

    Messages:
    17
    Likes Received:
    2
    Location:
    Saint-Petersburg
    Car::
    9-5 M03
    Покажи, пожалуйста, чем сканировал?

  7. Selivan

    Selivan Member

    Messages:
    81
    Likes Received:
    22
    Location:
    г. Москва
    Car::
    Saab 9-5 почти aero
    Ждем продолжение, очень интересно ))

  8. Speed

    Speed Active Member

    Messages:
    184
    Likes Received:
    36
    Location:
    Internet
    Car::
    9-5 Vector
    @XDA, Дим, сканерни весь сааб.

  9. OP
    OP
    XDA

    XDA Member

    Messages:
    27
    Likes Received:
    17
    Location:
    Мой адрес не дом и не улица!
    ты имеешь в виду снаружи?

  10. Speed

    Speed Active Member

    Messages:
    184
    Likes Received:
    36
    Location:
    Internet
    Car::
    9-5 Vector
    Да.

  11. OP
    OP
    XDA

    XDA Member

    Messages:
    27
    Likes Received:
    17
    Location:
    Мой адрес не дом и не улица!
    Это принципиально возможно, но крайне сложно осуществимо технически. по крайней мере до лета точно.

  12. Speed

    Speed Active Member

    Messages:
    184
    Likes Received:
    36
    Location:
    Internet
    Car::
    9-5 Vector
    По мере возможностей, как говорится.

  13. OP
    OP
    XDA

    XDA Member

    Messages:
    27
    Likes Received:
    17
    Location:
    Мой адрес не дом и не улица!

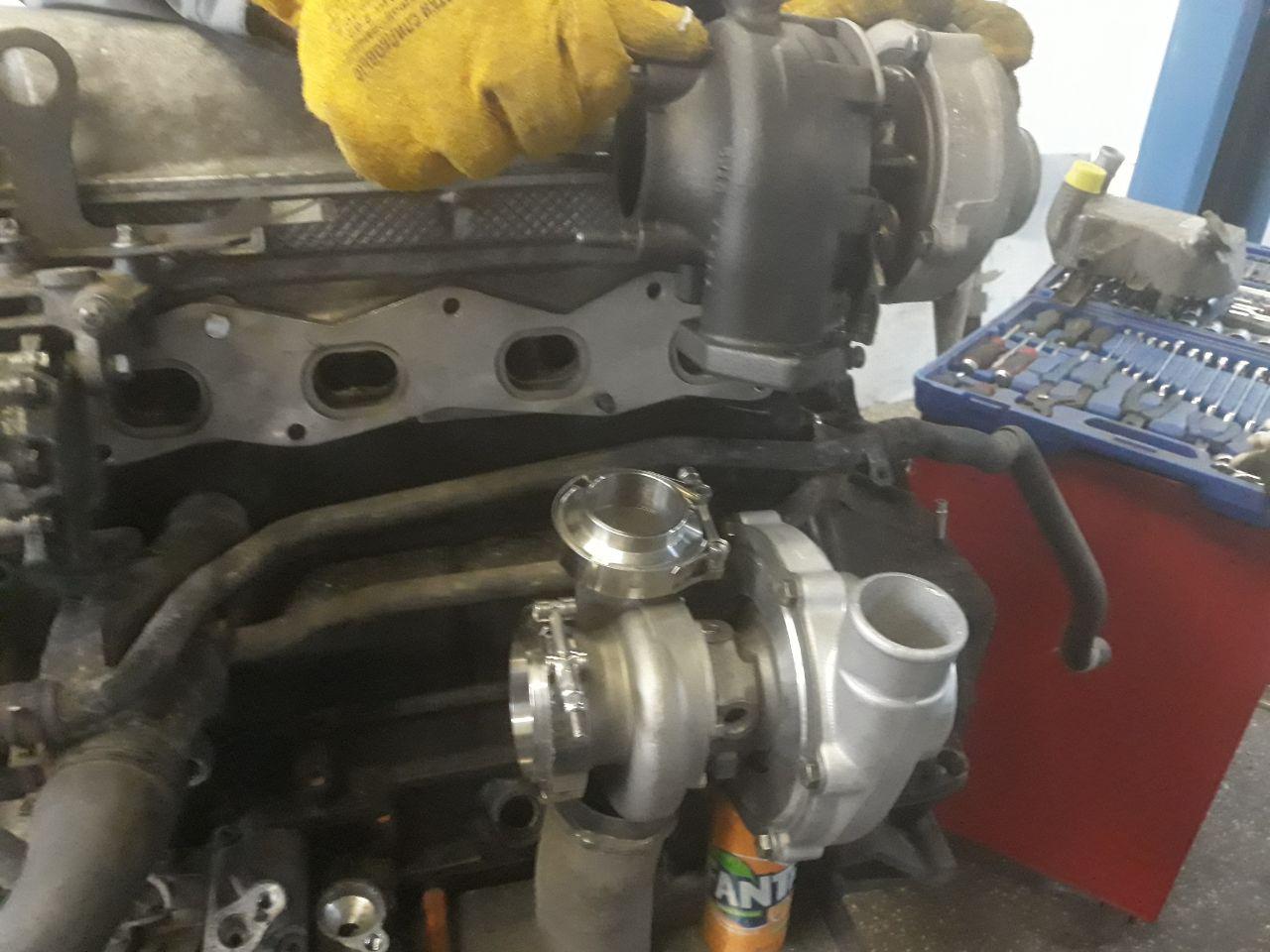

    Как и было определено в модели — влезаем даже практически в штатное место между двигателем и радиаторами
    Весит, конечно, всё это железо немало… 35кг: коллектор, две турбины, горячий байпас и все фланцы. TT-hardwire.jpg

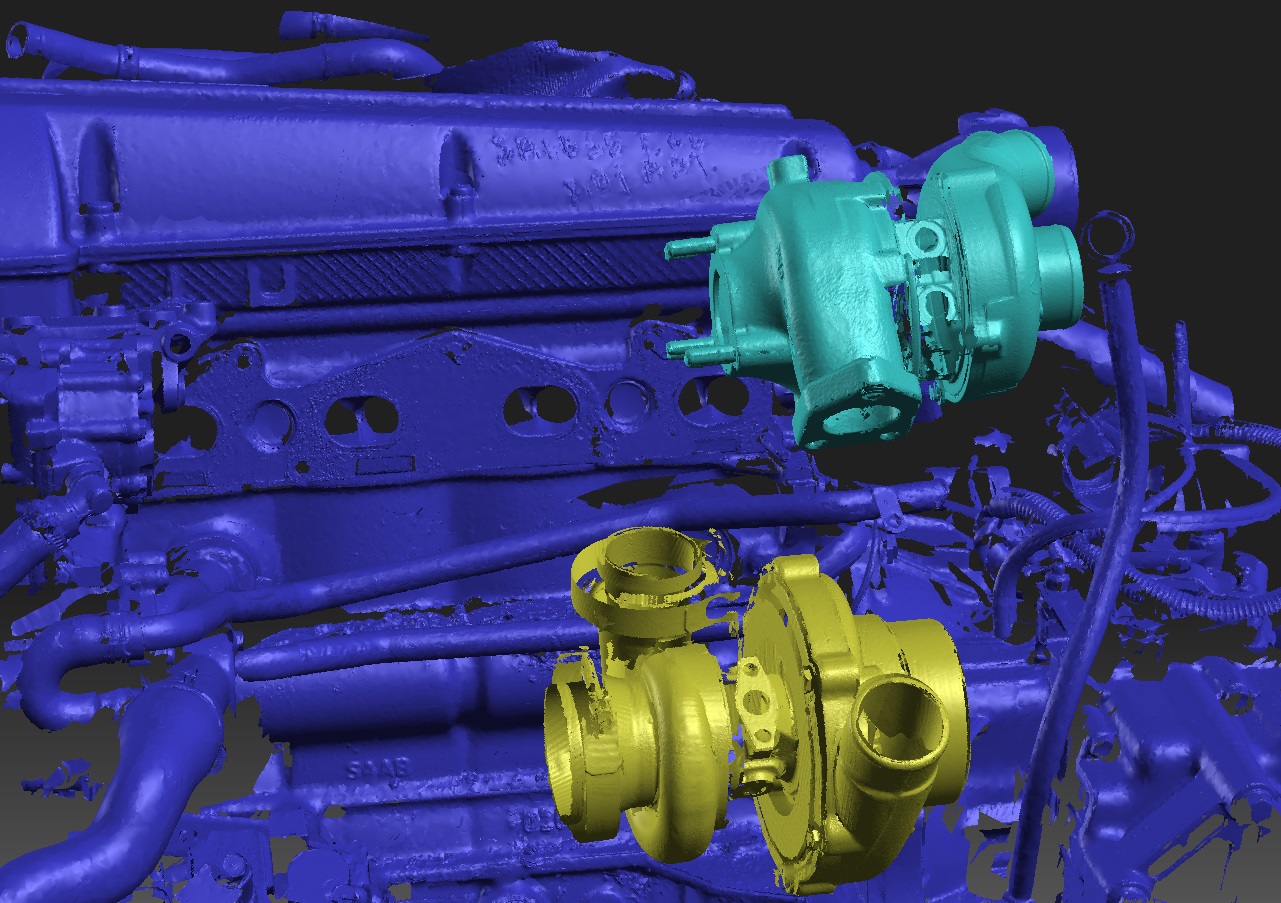

    Для сравнения — 3D модель примерно в таком же ракурсе

    Speed likes this.
  14. OP
    OP
    XDA

    XDA Member

    Messages:
    27
    Likes Received:
    17
    Location:
    Мой адрес не дом и не улица!
    Тест управления приводом VGT

    Speed likes this.
  15. Speed

    Speed Active Member

    Messages:
    184
    Likes Received:
    36
    Location:
    Internet
    Car::
    9-5 Vector
    Димон, ты маньяк! :Clapping1:
    Тоже так хочу.
